    蝸輪扇形盲板閥

    蝸輪扇形盲板閥

    所屬分類:盲板閥系列

    F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥,翻板閥,扇形閥,由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體,并把三個閥體分別固定在底座上,構成一個剛性結構體。

    • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
    • 價格合理:You效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:更好生產流水線,充足的備貨,縮短了交貨期!
    • 銷售:13706662098

    詳情介紹

    一、蝸輪扇形盲板閥產品特點及工作原理:

    F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥,翻板閥,扇形閥,由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體,并把三個閥體分別固定在底座上,構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接,左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接,將三根絲桿同時作正向(或反向)旋轉,則左、中兩閥體得到壓緊(或分離)。三根絲桿中上面一根絲杠中間裝有盲板,盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊,盲板旋轉時可以防止盲板漂移,避免密封圈擦傷,其中一根絲桿上裝有蝸輪傳動機構,實現松開夾緊閥體的目的。

    二、蝸輪扇形盲板閥主要性能參數:

    公稱壓力MPa0.250.150.100.05
    密封試驗壓力MPa0.2750.1650.110.055
    強度試驗壓力MPa0.400.2250.150.075
    適用溫度℃丁腈橡膠硅橡膠氟橡膠
    <120<250<300
    適用介質煤氣等有毒、有害、易燃氣體
    采用標準連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
    主要零部件材料閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

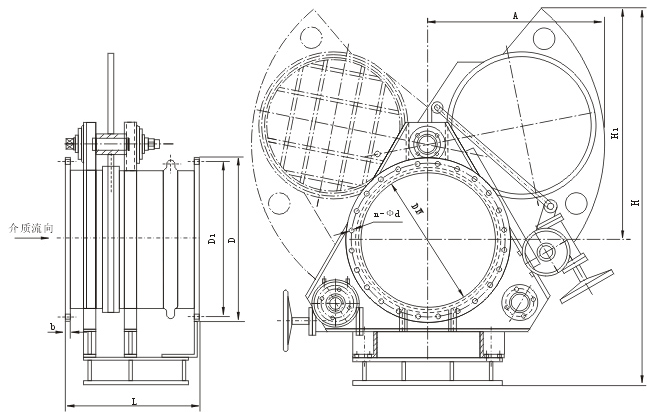

    三、蝸輪扇形盲板閥主要外形連接尺寸:

    DNDD1bn-φdL
    3004403952212-φ22500
    3504904452212-φ22500
    4005404952216-φ22600
    4505955502416-φ22600
    5006456002416-φ22600
    6007557052420-φ26600
    7008608102624-φ26800
    8009759202624-φ30800
    900107510202824-φ30800
    1000117511203028-φ30800
    1100127512203028-φ30800
    1200137513203032-φ30800
    1300147514203232-φ30800
    1400157515203236-φ30850
    1500167516203236-φ30850
    1600179017303240-φ30850
    1800199019303244-φ301100
    2000219021303246-φ301100

    盲板閥

    四、蝸輪扇形盲板閥訂貨須知:
    1、①產品名稱與型號②蝸輪扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
    2、若已經由設計單位選定的蝸輪扇形盲板閥型號,請按蝸輪扇形盲板閥型號直接向我司銷售部訂購。
    3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技工為您審核把關。
