1. 手動插板閥

      手動插板閥
      • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
      • 價格合理:有效內部成本控制,減少了開支,讓利于客戶!
      • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
      • 銷售:13706662098

      詳情介紹

      插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點,可在工作壓力1.0MPa-2.5MPa,使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物,不銹鋼閘板可防止腐蝕引起的密封泄漏。

      插板閥性能

      插板閥閥門漏率:≤1.3×10-7Pa.L/S.

      適用溫度:-30~+150℃

      適用范圍:105~1.3×10-7Pa

      插板閥開啟時閥板兩側的壓差:  ≤2.7×103Pa

      插板閥特點

      插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點,可在工作壓力1.0MPa-2.5MPa,使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物,不銹鋼閘板可防止腐蝕引起的密封泄漏。

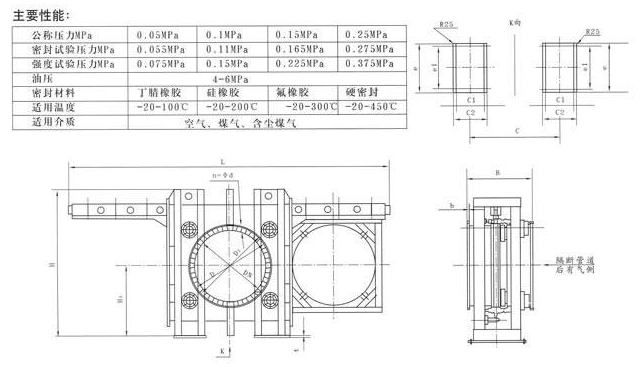

      插板閥工作原理圖

      插板閥的分類及用途

      手動螺旋插板閥

      手動螺旋插板閥:又稱圓形手動插板門、手動螺旋閘閥、手動插板閥與手動螺旋插板閥,主要由框架、閘板、絲桿、螺母、手輪等零件構成。

      手動單向插板閥適用于建材,冶金,礦山,化工等行業粉塵物料,流量控制的管道和料斗上,是控制粉塵物料流量的理想設備,該機結構緊湊密封性好,使用壽命長,維護方便等特點.

      手動插板門

      圓口手動插板閥配帶標準法蘭插板閥手動插板閥又稱手動插板門,手動插板閥它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上開有一個通徑大小的圓口。

      此閥門的優點在于閥體通徑無凹槽,介質不會卡阻堵塞,并且具有全通徑流通特性,其密封結構可以分軟密封、硬密封結構。手動插板閥是具有精密構造,工藝性好,結構緊湊等特點,密封閥座為活動結構設計,有防磨損和自動補償功能,因而壽命長。在關閉和開啟過程中閥座跟閘板一直緊貼運動,使得閥門啟閉力穩定,并且具有切斷介質等特點。

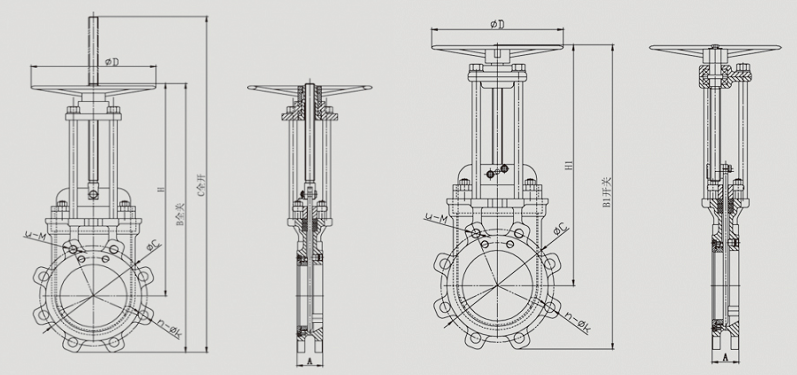

      手動插板閥安裝尺寸設計圖表

      手動插板閥


      DN

      A

      H

      B

      C

      D

      H1

      B1

      PN16

      150Lb

      E

      n-¢K

      u-M

      E

      u-M

      50

      48

      300

      365

      350

      180

      310

      375

      ¢125

      2-¢18

      2-M16

      ¢120.5

      4-5/8-11NC

      65

      48

      310

      380

      375

      200

      320

      390

      ¢145

      2-¢18

      2-M16

      ¢139.5

      4-5/8-11 NC

      80

      51

      370

      460

      450

      220

      380

      470

      ¢160

      6-¢18

      2-M16

      ¢152.5

      4-5/8-11NC

      100

      51

      410

      514

      625

      240

      402

      510

      ¢180

      6-¢18

      2-M16

      ¢190.5

      8-5/8-11 NC

      125

      57

      457

      578

      715

      260

      461

      582

      ¢210

      6-¢18

      2-M16

      ¢216

      8-3/4-10NC

      150

      57

      510

      645

      805

      280

      514

      650

      ¢240

      6-¢22

      2-M20

      241.5

      8-3/4-1 0NC

      200

      70

      613

      775

      985

      300

      623

      785

      ¢295

      8-¢22

      4-M20

      ¢295.5

      8-3/4-1 0NC

      250

      70

      737

      940

      1200

      340

      737

      940

      ¢355

      8-¢26

      4-M24

      ¢362

      1 2-7/8-9NC

      300

      76

      850

      1075

      1385

      380

      845

      1070

      ¢410

      8-¢26

      4-M24

      ¢432

      1 2-7/8-9NC

      350

      76

      970

      1 228

      1580

      400

      970

      1 228

      ¢470

      10-¢26

      6-M24

      ¢476.3

      12-1-8NC

      400

      89

      1090

      1382

      1 795

      450

      1090

      1382

      ¢525

      10-¢30

      6-M27

      ¢540

      16-1-8NC


      氣動單向插板閥

      氣動方形閘板閥,氣動方型閘板閥,氣動方形閘板門具有結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調整尺度,可雙向操作,簡單靈活。材質有碳鋼、不銹鋼,并可按客戶需求定做各種非標螺旋閘門

        氣動方形閘板閥,氣動方型閘板閥,氣動方形閘板門主要技術參數和性能:

        公稱通徑:200×200、....、1000×1000

        適用溫度:-10~+200℃

        連接法蘭:GB/T9113、JB/T79

        主體材料:WCB、Q235A、304、316、304L、316L

      氣動單雙向插板閥又稱手動刀型閘閥,刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上開有一個通徑大小的圓口,通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽,介質不會卡阻堵塞,并且具有全通徑流通特性,其密封結構可以分軟密封、硬密封結構。

      電動插板閥

      電動插板閥采用碳素鋼焊接而成,廣泛應用于冶金、碳素、化工、建材等行業.多用于煙氣凈化系統的煙氣管路系統中煙氣調節、切換作用。

      螺旋閘門:螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備,廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。

      閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。

      手動螺旋閘板閥

      手動螺旋閘閥通常于卸料器配套使用,手動螺旋閘閥的直徑與卸料器進料口配套,有方形和圓形兩種。手動螺旋閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為 50,介質溫度不高時為 2°52'。

      氣動插板閥

      氣動插板閥的工作原理:氣動插板閥主要由框架、閘板、絲桿、螺母等零件構成,用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動,達到閘門的啟閉目的。

      氣動插板閥的優點結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調整尺度。

      結構特點結構簡單、操作靈活、重量輕、無卡阻、切斷快,特別適用于各類無粘度的固體、粉料及小于Φ10mm的顆粒料,晶粒料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調節開度。主要用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大,啟動頻繁,切斷迅速的理想設備。

      點擊查看:插板閥安裝示意圖、插板閥的結構特點與原理

      插板閥相關知識

      插板閥的適用行業及相關介紹
      氣動插板閥是可以調節使用的
      簡述氣動插板閥的組成及優點
      手動插板閥的結構特點及工作原理
      通風蝶閥廠家為您講解調節插板閥選型和原理
      為什么說插板閥密封性不好?
      插板閥有哪些分類?用于哪些地方
      插板閥有什么特征,如何分類
      插板閥的特點是什么,優點是什么?
      插板閥與盲板閥有哪些不同的地方
      插板閥的應用與結構特點
      插板閥的安裝事項說明
      插板閥技術標準介紹
      插板閥產品的介紹
      盲板閥裝置夾緊管道方能進行工作
      盲板閥共有三個驅動裝置
      盲板閥受壓產生的內應力向內徑方向作用于內層鋼帶
      多點夾緊扇形盲板閥的基礎概念
      插板閥廠家帶您了解圓形插板閥的性能參數
      氣動插板閥的應用范圍及產品特點
