不銹鋼通風蝶閥

所屬分類：通風蝶閥系列

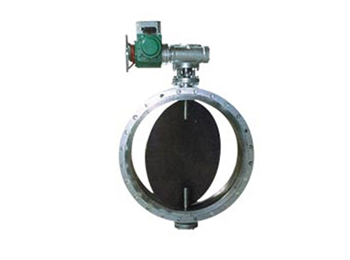

不銹鋼通風蝶閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：You效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！

銷售：13706662098

詳情介紹

一、通風蝶閥簡介：
本蝶閥采用與閥體相同材料加工成密封圈，采用電動或氣動傳動。其適用溫度隨閥全選材料而定，公稱壓力≤0．6MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

二、其主要特點為
1、設計新穎、合理、結構特別，重量輕，啟閉迅速。
2、力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

三、采用標準
設計標準：GB／T12238、JB/T8692
法蘭連接尺寸：GB／T9113
結構長度：GB／T12221
壓力試驗：GB／T13927、JB／T9092

四、主要性能規范

公稱通徑	DN(mm)			50～4000
公稱壓力	PN(MPa)			O．05	0．10	0．25	O．6
試驗壓力	強度試驗			0．075	0．15	0．375	0．9
	密封試驗	密閉型	0．055	O．11	0．275	0．66
		非密閉型	≤1．5％泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸輪、氣動、電動傳動

五、主要零件材料
閥體 Q235A,16猛鋼、不銹鋼
蝶板 Q235A、16猛鋼、不銹鋼
密封圈 Q235A、16猛鋼、不銹鋼
閥桿 2Cr13、不銹鋼
填料柔性石墨

六、主要連接尺寸

公稱通徑 DN(mm)	L	H		Ho	0．05-0.1MPa				0．25MPa				0．6MPa
公稱通徑 DN(mm)	L	H		Ho	D	Dr	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
100	127		105	486	210	170	144	4-18	210	170	144	4-19	210	170	144	4-19
125	140		120	516	240	200	174	8-18	240	200	174	8-19	240	200	174	8-19
150	140		132	541	265	225	199	8-18	265	225	199	8-19	265	225	199	8-19
200	152		160	779	320	280	254	8-18	320	280	254	8-19	320	280	254	8-19
250	165		187	836	375	335	309	12-18	375	335	309	12-19	375	335	309	12-19
300	178		220	901	440	395	363	12-22	440	395	363	12-23	440	395	363	12-23
350	190		245	954	490	445	413	12-22	490	445	413	12-23	490	445	413	12-23
400	218		270	1003	540	495	463	16-22	540	495	463	16-23	540	495	463	16-23
450	222		297	1058	595	550	518	16-22	595	550	518	16-23	595	550	518	16-23
500	229		322	1111	645	600	568	20-22	645	600	568	20-23	645	600	568	20-23
600	267		377	1233	755	705	667	20-26	755	705	667	20-26	755	705	667	20-26
700	292		430	1338	860	810	772	24-26	860	810	772	24-26	860	810	772	24-26
800	318		487	1452	975	920	878	24-30	975	920	878	24-30	975	920	878	24-31
900	330		537	1588	1075	1020	978	24-30	1075	1020	978	24-30	1075	1020	978	24-31
1000	410		587	1689	1175	1120	1078	28-30	1175	1120	1078	28-30	1175	1120	1078	28-31
1200	470		702	1938	1375	1320	1280	32-30	1375	1320	1280	32-30	1405	1340	1295	32-34
1400	530		895	2670	1575	1520	1480	36-30	1575	1520	1480	36-30	1630	1560	1510	36-37
1600	600		995	2810	1790	1730	1690	40-30	1790	1730	1690	40-30	1830	1760	1710	40-37
1800	670		1095	3020	1990	1930	1890	44-30	1990	1930	1890	44-30	2045	1970	1915	44-40
2000	760		1200	3220	2190	2130	2090	48-30	2190	2130	2090	48-33	2265	2180	2125	48-43
2200	800		1310	3430	2405	2340	2295	52-33	2405	2340	2295	52-33	2475	2390	2335	52-43
2400	850		1420	3650	2605	2540	2495	56-33	2605	2540	2495	56-33	2685	2600	2545	56-43
2600	900		1530	3920	2805	2740	2695	60-33	2805	2740	2695	60-33	2905	2810	2750	60-49
2800	950		1640	4140	3030	2960	2910	64-36	3030	2960	2910	64-36	3115	3020	2960	64-49
3000	1000		1760	4360	3230	3160	3110	68-36	3230	3160	3110	68-36	3315	3220	3160	68-49
3200	1100		1870	4620	3430	3360	3310	72-36	3430	3360	3310	72-36	3525	3430	3360	72-49
3400	1200		1980	4840	3630	3560	3510	76-36	3630	3560	3510	76-36	3735	3640	3560	76-49
3600	1200		2120	5060	3840	3770	3720	80-36	3840	3770	3720	80-36	3970	3860	3720	80-56
3800	1200		2230	5400	4045	3970	3920	80-39	4045	3970	3920	80-39	4180	4070	3970	80-62
4000	1300		2390	5620	4245	4170	4120	84-39	4245	4170	4120	84-39	4380	4270	4170	84-62

不銹鋼通風蝶閥
