1. 氣動插板閥

      氣動插板閥
      • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
      • 價格合理:有效內部成本控制,減少了開支,讓利于客戶!
      • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
      • 銷售:13706662098

      詳情介紹

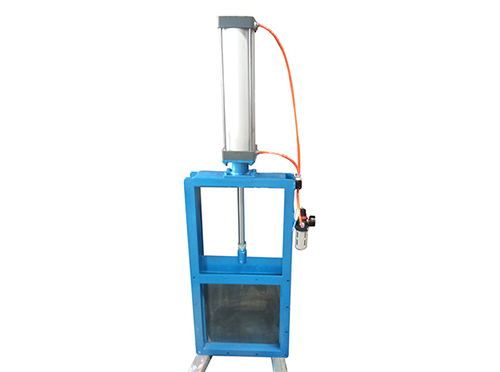

      氣動插板閥是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。氣動插板閥廣泛適用于冶金、礦山、建材、糧食、化工等行業。 氣動插板閥結構特點:氣動單向平板閘閥采用鋼板焊接結構,配重桿自復位機構,結構緊湊,工作平穩。

      氣動插板閥采用電動,氣動,手動,錐齒輪旋轉等裝置。蒸汽驅動器可以配備空氣過濾器,電磁閥和傳感器。

      氣動插板閥主要零件材料

      零件名稱材料零件名稱材料
      閥體1CF18Ni9Ti CF8M
      CF8 CF3M
      CF3 WCB
      閥桿1CF18Ni9Ti
      閥座密封圈橡膠或PTFE支架不銹鋼
      閥體間密封墊片橡膠或PTFE填料壓蓋不銹鋼
      閥體1CF18Ni9Ti CF8M
      CF8 CF3M
      CF3 WCB
      填料石墨或PTFE
      閥體裝配螺栓B7填料壓蓋螺栓B7

      氣動插板閥殼體試驗和密封試驗

      1、插板閥殼測試和密封測試介質為水(包括防腐劑),煤油或其他粘度低于水的合適液體。

      2、密封對是一種非金屬密封的插板閥,密封殼的測試和要求符合GB/T13927-92D。

      3、密封對是金屬密封的插板閥。如果有密封性能要求,則密封測試的泄漏率計算為1xDNmm3/s。如果沒有密封性能要求,則不會運行該測試。

      4、插板閥由電動,液壓或氣動裝置驅動,調節其關閉位置,然后根據殼體的要求1和3以及密封測試將其關閉3次。

      5、插板閥的清潔度要求符合JB/T7748的規定。

      6、靜壓壽命測試。

      7、插裝閥的靜壓壽命試驗次數應符合規定,其他技術應符合JB/Z234的規定。

      靜壓壽命實驗次數金屬密封DN≤150mm1200次
      DN≥200-400mm1000次
      Dn≤150mm800次
      非金屬密封Dn≤150mm1400次
      DN≤200-400mm1200次
      Dn≤450mm1000次

      氣動插板閥主要外形連接尺寸

      ONLΦ1HH2N-M汽缸直徑(mm)
      Cylinder Diameter
      PN0.6PN1.0
      5040
      125397514-M1650
      6540
      145418674-M1665
      8050
      160579824-M1680
      10050
      1806121028-M16100
      12550
      2107101278-M16125
      15060
      2408161528-M20150
      20060
      2959902028-M20200
      25070
      350110625312-M20250
      3007070400126430312-M20300
      3508080460157535316-M20350
      4008080515156240216-M22400
      4509090565175045220-M22450
      5009090620199450220-M22500
      600100100725204060320-M27600
