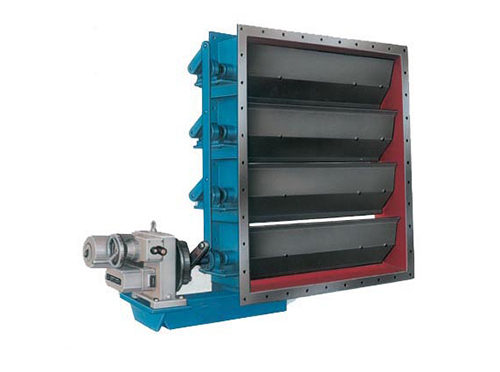

DJ9Z41bw電動矩形百葉式調節蝶閥
所屬分類:蝶閥系列
DJ9Z41bw電動矩形百葉式調節蝶閥
- 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
- 價格合理:You效內部成本控制,減少了開支,讓利于客戶!
- 交貨快捷:更好生產流水線,充足的備貨,縮短了交貨期!
- 銷售:13706662098
詳情介紹
用途
圓體百葉蝶閥與電動執行機構配套廣泛應用于建材、冶金、礦山、電力等生產過程,自動控制或手動控制調節管路中的介質流量之用。
特點
蝶板采用百葉多軸體結構,流體均勻,電傳動,啟閉力矩省力均勻,動作靈敏,性能可靠。
主要技術參數
公稱壓力PN(MPa) | 0.005MPa |
適用溫度℃ | ≤350℃ |
適用介質 | 粉塵、含塵氣體 |
泄漏量 | ≤3% |
閥門啟閉時間 | ≈25秒 second |
輸入信號(直流) | Ⅱ型0~10MA;Ⅲ型4~20MA |
輸入通道 | 3個 |
輸入電阻 | Ⅱ型220Ω;Ⅲ型250Ω |
電源電壓 | 220V+20V/-20V;50HZ |
介質流速 | ≤25m/s |
主要零部件材料
名稱 | 閥體 | 百葉板 | 連桿 | 支架 | 曲柄 | 閥軸 |
材料 | 碳鋼 | 碳鋼 | 碳鋼 | WCB QT500-7 | 碳鋼 | 2Cr13 |
D9Z41bw—0.05JC連接尺寸
A′B | A1′B1 | A2′B2 | L | L1 | H1 | H | B | Z-Φd | X | Y | 軸線 | 執行器 | Wt/kg |
320′180 | 375′106 | 400′240 | 180 | 245 | 580 | 735 | 8 | 16-14 | 5 | 3 | 2 | DKJ-210 | 184 |
320′250 | 375′295 | 400′330 | 180 | 245 | 625 | 825 | 8 | 16-14 | 5 | 3 | 2 | DKJ-210 | 198 |
400′200 | 455′255 | 500′330 | 200 | 245 | 610 | 805 | 8 | 16-18 | 5 | 3 | 2 | DKJ-210 | 215 |
400′320 | 455′375 | 500′420 | 200 | 245 | 870 | 915 | 8 | 16-18 | 5 | 3 | 2 | DKJ-210 | 263 |
500′200 | 555′255 | 600′300 | 220 | 245 | 610 | 805 | 8 | 16-18 | 5 | 3 | 3 | DKJ-210 | 272 |
500′400 | 555′455 | 600′500 | 220 | 245 | 670 | 915 | 8 | 20-18 | 5 | 5 | 3 | DKJ-210 | 292 |
630′320 | 685′375 | 730′420 | 220 | 245 | 610 | 805 | 10 | 20-18 | 7 | 3 | 3 | DKJ-210 | 322 |
630′400 | 685′455 | 730′500 | 220 | 245 | 710 | 995 | 10 | 24-18 | 7 | 5 | 3 | DKJ-210 | 354 |
800′400 | 855′455 | 900′500 | 240 | 300 | 670 | 945 | 10 | 24-18 | 7 | 5 | 4 | DKJ-310 | 443 |
800′630 | 855′685 | 900′730 | 240 | 300 | 710 | 995 | 10 | 28-18 | 7 | 7 | 4 | DKJ-310 | 590 |
1000′500 | 1070′570 | 1130′830 | 260 | 300 | 790 | 1075 | 10 | 24-23 | 7 | 5 | 4 | DKJ-310 | 640 |
1000′800 | 1070′870 | 1130′930 | 260 | 300 | 905 | 1270 | 10 | 28-23 | 7 | 7 | 4 | DKJ-310 | 770 |
1250′630 | 1320′700 | 1380′760 | 280 | 300 | 1005 | 1505 | 10 | 32-23 | 9 | 7 | 5 | DKJ-310 | 790 |
1250′1000 | 1320′1070 | 1380′1130 | 280 | 300 | 1105 | 1705 | 10 | 32-23 | 9 | 7 | 5 | DKJ-310 | 920 |
1400′800 | 1470′870 | 1530′930 | 300 | 385 | 1075 | 1575 | 10 | 36-23 | 11 | 7 | 5 | DKJ-410 | 940 |
1400′1250 | 1470′1320 | 1530′1380 | 300 | 385 | 1300 | 2025 | 10 | 40-23 | 11 | 9 | 5 | DKJ-410 | 1240 |
1600′1000 | 1670′1070 | 1730′1130 | 320 | 385 | 1175 | 1775 | 10 | 36-23 | 11 | 7 | 5 | DKJ-410 | 1540 |
1600′1250 | 1670′1320 | 1730′1380 | 320 | 385 | 1300 | 2025 | 10 | 40-23 | 11 | 9 | 5 | DKJ-410 | 1680 |
1800′1250 | 1870′1320 | 1930′1380 | 340 | 420 | 1450 | 2175 | 10 | 44-23 | 13 | 9 | 6 | DKJ-510 | 1846 |
1800′1400 | 1870′1470 | 1930′1530 | 340 | 420 | 1525 | 2325 | 10 | 48-23 | 13 | 11 | 6 | DKJ-510 | 1953 |
2000′1250 | 2070′1320 | 2130′1380 | 360 | 420 | 1450 | 2175 | 12 | 48-23 | 15 | 9 | 6 | DKJ-510 | 2170 |
2000′1800 | 2070′1670 | 2130′1730 | 360 | 420 | 1620 | 2520 | 12 | 52-23 | 15 | 11 | 6 | DKJ-510 | 2392 |
2500′1800 | 2570′1870 | 2630′1730 | 420 | 450 | 1695 | 2595 | 12 | 56-23 | 17 | 11 | 8 | DKJ-610A | 2740 |
2500′2000 | 2570′2070 | 2630′2130 | 420 | 450 | 1895 | 2995 | 12 | 64-23 | 17 | 15 | 8 | DKJ-610A | 2801 |
2800′2500 | 2870′2570 | 2930′2630 | 440 | 450 | 2145 | 3195 | 12 | 72-23 | 19 | 17 | 8 | DKJ-610A | 3118 |
3200′2800 | 3270′2870 | 3330′2930 | 480 | 480 | 2325 | 3825 | 12 | 80-23 | 21 | 19 | 10 | DKJ-610 | 3535 |
3600′3200 | 3670′3270 | 3730′3330 | 520 | 480 | 2525 | 4225 | 12 | 88-23 | 23 | 21 | 10 | DKJ-610 | 4018 |
4000′3600 | 4070′4670 | 4130′4730 | 560 | 480 | 2725 | 4825 | 12 | 100-23 | 27 | 23 | 10 | DKJ-610 | 4532 |
