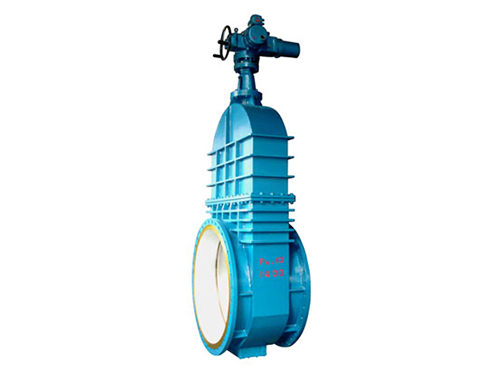

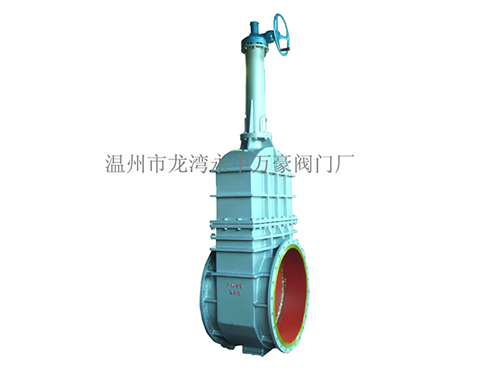

Z42W-1C DN1800
所屬分類：鋼制非標閘閥
Z42W-1C DN1800
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
- 銷售：13706662098
詳情介紹
一、性能規范
| 型號 | 公稱壓力（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | |
| 強度（水） | 密封（水） | ||||
| Z42H-1C | 0.1 | 1.5 | 1.1 | ≤100 | 油品、煤氣 |
二、主要零件材料
| 零件名稱 | 材 料 |
| 型號 | Z42H-1 |
| 閥體、閥蓋、閥輪 | 灰鑄鐵 |
| 閥板 | 灰鑄鐵 |
| 閥桿 | 中碳鋼 |
| 螺母 | 球墨 |
| 密封面 | 本體、不銹鋼 |
| 填料 | 石棉盤根、柔性石墨 |
| 墊片 | 橡膠石棉板 |
三、外形尺寸和連接尺寸
| 型號 | 公稱通徑DN（mm） | 尺寸 | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | ||
| Z42H-1C Z542W-1C Z942W-1C | 300 | 330 | 435 | 395 | 362 | 24-4 | 12-23 | 1074 |
| 350 | 330 | 485 | 445 | 412 | 26-4 | 12-23 | 1244 | |
| 400 | 330 | 535 | 495 | 462 | 28-4 | 16-23 | 1291 | |
| 450 | 330 | 590 | 550 | 518 | 28-4 | 16-23 | 1486 | |
| 500 | 350 | 640 | 600 | 568 | 30-4 | 16-23 | 1606 | |
| 600 | 390 | 755 | 705 | 670 | 30-5 | 20-25 | 1895 | |
| 700 | 430 | 860 | 810 | 775 | 32-5 | 24-25 | 2090 | |
| 800 | 470 | 975 | 920 | 880 | 34-5 | 24-30 | 2518 | |
| 900 | 510 | 1075 | 1020 | 980 | 36-5 | 24-30 | 2850 | |
| 1000 | 550 | 1175 | 1120 | 1080 | 36-5 | 28-30 | 2998 | |
| 1200 | 700 | 1400 | 1340 | 1295 | 40-5 | 32-34 | 3650 | |
| 1400 | 900 | 1620 | 1560 | 1510 | 44-5 | 36-34 | 4152 | |
| 1600 | 1000 | 1820 | 1760 | 1710 | 48-5 | 40-34 | 4620 | |
| 1800 | 1160 | 2045 | 1970 | 1920 | 50-5 | 44-39 | 5190 | |
| 2000 | 1200 | 2265 | 2180 | 2125 | 52-5 | 48-42 | 6108 | |
