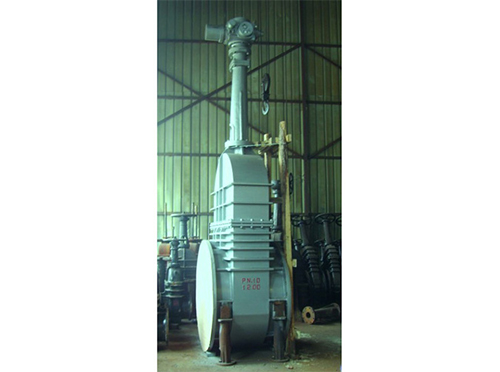

Z941H-10C 鋼制閘閥
所屬分類：鋼制非標閘閥
Z941H-10C 鋼制閘閥
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
- 銷售：13706662098
詳情介紹
一、性能規范
型號 | 公稱壓力（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | |
| 強度（水） | 密封（水） | ||||
| Z41H-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸汽、水、煤氣 |
二、主要零件材料
零件名稱 | 材 料 |
| Z41H-10 | |
| 閥體、閥蓋、閥輪 | 碳鋼、不銹鋼 |
| 閥板 | 碳鋼、不銹鋼 |
| 閥桿 | 碳鋼、不銹鋼 |
| 丁楔 | 鑄鋼、不銹鋼 |
| 閥桿螺母 | 碳鋼/球墨、銅 |
三、外形尺寸和連接尺寸
| 型號 | DN | 公稱通徑 DN（mm） | 尺 寸 | |||||||||
| L | D | D1 | D2 | b-f | Z-Φb | H | H1 | L1 | L2 | |||
| Z41H-10C | 1000 | 840 | 1220 | 1160 | 1115 | 50-5 | 38-34 | 3488 | 4518 | 556 | 875 | 500 |
| 1200 | 960 | 1450 | 1380 | 1325 | 56-5 | 32-41 | 3907 | 4935 | 556 | 905 | 500 | |
| 1400 | 1080 | 1675 | 1590 | 1525 | 62-5 | 36-48 | 4187 | 5615 | 606 | 1058 | 500 | |
| 1600 | 1000 | 1915 | 1820 | 1750 | 68-5 | 40-54 | 4772 | 6400 | 606 | 1058 | 500 | |
| 1800 | 1160 | 2115 | 2020 | 1950 | 70-5 | 44-48 | 5180 | 7370 | 606 | 1058 | 500 | |
| 2000 | 1200 | 2325 | 2230 | 2150 | 72-5 | 48-48 | 6108 | 8160 | 606 | 1058 | 500 | |
