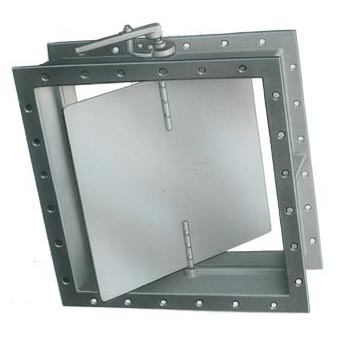

鋼制DJ41W手動矩形蝶閥
所屬分類:蝶閥系列
鋼制DJ41W手動矩形蝶閥
- 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
- 價格合理:You效內部成本控制,減少了開支,讓利于客戶!
- 交貨快捷:更好生產流水線,充足的備貨,縮短了交貨期!
- 銷售:13706662098
詳情介紹
用途
手動矩形蝶閥廣泛應用于建材、冶金、礦山、電力等行業,用于調節管路中的介質流量。
主要技術參數
公稱壓力PN(MPa) | 0.01MPa |
適用溫度 | ≤350℃ |
適用介質 | 粉塵、含塵氣體 |
泄漏量 | ≤3% |
主要零部件材料
名稱 | 材料 |
閥體 | 碳鋼 |
蝶板 | 碳鋼 |
壓蓋 | 碳鋼 |
手柄 | 碳鋼 |
閥軸 | 1Cr13 |
軸套 | 銅合金 |
墊料 | 柔性石墨 |
DJ41W—0.1JC連接尺寸
A′B | A1′B1 | A2′B2 | L | B | H | Y | X | Z-Φd | Wt/kg |
120′120 | 180′180 | 155′155 | 120 | 6 | 350 | 2 | 2 | 8-10 | 14 |
160′120 | 220′180 | 195′155 | 120 | 6 | 350 | 3 | 2 | 10-10 | 16 |
160′160 | 220′220 | 195′195 | 120 | 6 | 350 | 3 | 3 | 12-10 | 18 |
200′160 | 260′220 | 235′195 | 120 | 8 | 350 | 4 | 3 | 14-10 | 22 |
200′200 | 260′260 | 235′235 | 120 | 8 | 350 | 4 | 4 | 16-10 | 28 |
250′120 | 320′190 | 290′160 | 140 | 8 | 450 | 4 | 2 | 12-10 | 30 |
250′160 | 320′230 | 290′200 | 140 | 8 | 450 | 4 | 3 | 14-10 | 38 |
250′200 | 320′270 | 290′240 | 140 | 8 | 450 | 4 | 4 | 16-10 | 47 |
250′250 | 320′320 | 290′290 | 140 | 8 | 450 | 4 | 4 | 16-10 | 56 |
320′160 | 390′230 | 360′200 | 140 | 8 | 450 | 5 | 3 | 16-10 | 50 |
320′200 | 390′270 | 360′240 | 140 | 8 | 450 | 5 | 4 | 18-10 | 58 |
320′250 | 390′320 | 360′290 | 140 | 8 | 450 | 5 | 4 | 18-10 | 61 |
320′320 | 390′390 | 360′360 | 140 | 8 | 450 | 5 | 5 | 20-10 | 75 |
400′200 | 470′270 | 440′240 | 140 | 8 | 450 | 6 | 4 | 20-12 | 63 |
400′250 | 470′320 | 440′290 | 140 | 8 | 450 | 6 | 4 | 20-12 | 71 |
400′320 | 470′380 | 440′360 | 140 | 8 | 450 | 6 | 5 | 22-12 | 80 |
400′400 | 470′470 | 440′440 | 140 | 8 | 450 | 6 | 6 | 24-12 | 90 |
500′200 | 570′270 | 540′240 | 140 | 8 | 450 | 7 | 4 | 22-12 | 68 |
500′250 | 570′320 | 540′290 | 140 | 8 | 450 | 7 | 4 | 22-12 | 78 |
500′320 | 570′390 | 540′360 | 140 | 8 | 450 | 7 | 5 | 24-12 | 88 |
500′400 | 570′470 | 540′440 | 140 | 8 | 450 | 7 | 6 | 26-12 | 108 |
500′500 | 570′570 | 540′540 | 140 | 8 | 450 | 7 | 7 | 28-12 | 114 |
630′250 | 710′320 | 680′300 | 160 | 10 | 600 | 8 | 4 | 24-12 | 79 |
630′320 | 710′400 | 680′370 | 160 | 10 | 600 | 8 | 5 | 26-12 | 80 |
630′400 | 710′480 | 680′450 | 160 | 10 | 600 | 8 | 6 | 28-12 | 104 |
630′500 | 710′580 | 680′550 | 160 | 10 | 600 | 8 | 7 | 30-12 | 126 |
630′630 | 710′710 | 680′680 | 160 | 10 | 600 | 8 | 8 | 32-12 | 148 |
800′320 | 880′440 | 850′370 | 160 | 10 | 600 | 10 | 5 | 30-14 | 132 |
800′400 | 880′480 | 850′450 | 160 | 10 | 600 | 10 | 6 | 32-14 | 146 |
800′500 | 880′580 | 850′550 | 160 | 10 | 600 | 10 | 7 | 34-14 | 160 |
800′630 | 880′710 | 850′680 | 160 | 10 | 600 | 10 | 8 | 36-14 | 180 |
800′800 | 880′880 | 850′850 | 160 | 10 | 600 | 10 | 10 | 40-14 | 210 |
注:需大口徑1000′800~4000′3600的矩形蝶閥,須加裝蝸輪傳動裝置,訂貨時應注明
